A klasės aukšto stiprinimo ryšio antena skirta lauko sąlygoms GSM900, 3G UMTS900 ir 4G LTE800mobiliaus ryšio operatorių (Bitė, Omnitel, Teledema, Tele2, Eurocom ir kt.) signalo priėmimui
Tai ko gero geriausia rinkoje banginio kanalo Yagi tipo antena šiam ryšio diapazonui. Mums ne tik geresnių, bet netgi prilygstančių šiai antenai analogų dar neteko sutikti.
Rekomenduojama naudoti ten, kur ypač silpnas GSM900, UMTS900 ar LTE800 mobiliojo tinklo signalas
Priėmimui maksimalaus greičio 4G LTE interneto naudokite šias 2 antenas iš karto :
vieną vertikaliai , kitą horizontaliai poliarizacijoms.
Taip4G LTE nterneto greitis išaugs apie +40%.
Aišku tuomet reikės ir 2-jų kabelių ir 2 adapterių 4G modemo prijungimui
Junkite :
tiesiai prie mobilaus GSM telefono
arba prie GSM (UMTS900, LTE800) stiprintuvo (retransliatoriaus)
prie 4G / 3G modemo ar maršrutizatoriaus
Tinka šiam mobiliųjų operatorių ryšiui :
2G GSM900 pokalbiams
3G UMTS900 pokalbiams ir internetui
4G LTE800 internetui, bei VOLTE technologijos pokalbių ryšiui
Savybės:
Pritaikyta naudojimui lauko sąlygomis
Aukštas stiprinimas 15dBi
Tipas : banginio kanalo Yagi
Kryptinga
"A" klasės kokybė nenuvils profesionalių instaliuotojų
Šios antenos po gamybos proceso yra derinamos kiekviena individualiai surinkimo metu matuojant parametrus. Atkreipkite dėmesį į netolygiais atstumais išdėstytus jos elementus.Atrodo lyg jie būtų išmėtyti stichiškai - tai antenos derinimo pasekmė ir įrodymas. Tiktai taip galima pasiekti pačius geriausius parametrus Yagi tipo antenai. Yagi tipo banginio kanalo antenos, kurių elementų atstumai yra paskaičiuoti ir jų tvirtinimo kiaurymės yra išgręžiamos gamybos proceso metu (dažniausiai automatinėse linijose), negali būti paderintos surenkant ir niekada nepasieks tokio efektyvumo kaip ši A klasės antena.
Norite palyginti tai su kitomis Yagi banginio kanalo antenomis? Jei elementai (nuo lenktojo elemento) išdėstyti tolygiai didėjančiu arba vienodu atstumu - ši antena nėra derinta. Taigi tokia antena niekada nebus maksimaliai aukštos kokybės ir jos signalas bus taipogi prastesnės kokybės netgi nepaisant stiprinimo.
Tinkamumas
* 2G GSM / GPRS ryšiui
* 2G/ GSM / GPRS / EDGE ryšiui
- 900MHz RFID sistemos
* 3G/ UMTS 900 ryšiui
* 4G / LTE 800 ryšiui
* išplėsta dažnių juosta 790 ... 960 MHz
Savybės
* Žemas VSWR , mažas stovinčios bangos koeficientas * Apsaugota nuo atmosferos poveikio * Įeina tvirtinimo prie vamzdžio (prie stovo) apkabos
* Pagaminta iš specialaus aliuminio lydinio
* Prijungimas N f (lizdas) tipo jungtimi
Svarbi kokybės pastaba :
Kiekviena šio gamintojo antena po gamybos, bei kabelio ir jungties užmontavimo yra testuojama specialia matavimo įranga.
Aukšto dažnio antenoms turi įtakos netgi kabelio prijungimų, jungčių bei jų užmontavimo kokybė, nes būtina pasiekti kuo geresnį bangos bėgamumą.
Tiktai praėjusios visus QC matavimo rezultatus antenos patiekiamos pardavimui. Ir tai nėra tik deklaracija, mes pilnai atsakome už šiuos teiginius.
Elektrinės specifikacijos
Modelis
800ACY18
Dažnių juosta - MHz
790 ... 960
Juostos plotis - MHz
170
Dažnių juostos - MHz
790 ... 806
806 ... 960
Juostos plotis - MHz
16
154
Stiprinimas - dBi
>13.5 dBi
≥ 15 dBi
VSWR koeficientas
< 1.5
< 1.4
Santykis priekinis / atgalinis
³18 dB
Horizontalus kryptingumas HBW
17º < HBW < 38º
Vertikalus kryptingumas VBW
36º < VBW.< 43º
Banginė varža Ω
50Ω
Polarizacija
Vertikali arba Horizontali (perstatoma)
Didžiausia galia W
100
Prijungimas
N tipo lizdas
Mechaninės specifikacijos
Ilgis
1,25 m
Svoris
0,78kg

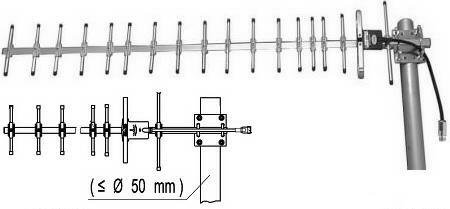

Vamzdžio diametras montavimui
Φ40 50 mm
Kokybės klasė
A

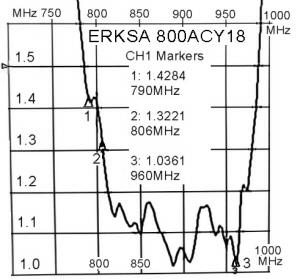

VSWR diagrama

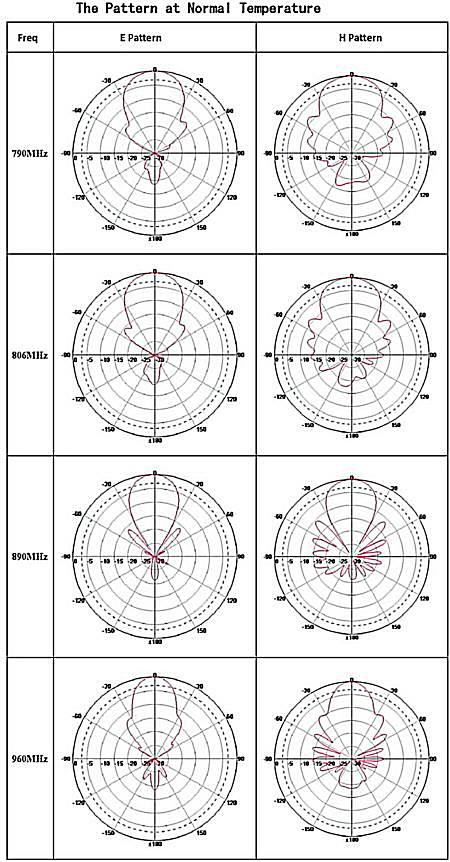

Kryptingumo diagramos prie skirtingų dažnių:
Pastaba :
antenos išvaizda gali šiek tiek skirtis nuo parodytos nuotraukoje, nes gamintojas pasilieka teisę keisti jos dizainą jeigu tai neturi įtakos jos fizinėms ir elektrinėms savybėms.
GSM, 3G ir 4G kartotuvų - stiprintuvų instaliavimui reikalinga licenzija. Naudojimą privaloma suderinti su mobiliojo tinklo operatoriumi ir gauti oficialų leidimą įrenginio įjungimui į operatoriaus mobilųjį tinklą. Mes įrengsime stiprintuvą legaliai ir suderinsime su transliuotoju.
