Ekonominės klasės derinamas režekcinis trijų dažnių derinamas TV signalo filtras - ekvalaizeris K-03
neaukšta kaina
Prijungimai : F
Šis ekvalaizeris tai filtras išpjaunantis tris nereikalingas arba per stipraus signalo dažnių juostas (kanalus) UHF diapazone.
Skirtas suderinti signalus, kurie yra labai skirtingo lygio iš antenos / moduliatoriaus / stiprintuvo
Slopinimas :
1dB tipinis (+/- 0,5dB)
1,5dB maksimalus
Praleidžiamas dažnių diapazonas 40-862 MHz
Darbinis derinamas diapazonas : 470 ... 800MHz
Didžiausias įmanomas režekcijos lygis maksimaliame suderintame taške :
daugiau nei - 20dBsuderinus dvi juostas tam pačiam dažniui
Garantuojamas režekcijos lygis maksimaliame suderintame taške :
iki - 12dB (+/- 2 dB) suderinus visas tris juostas atskiriems dažniams
Vienos režekcinės juostos plotis : 4 kanalai ( ~ 32 MHz)
Praleidžia nuolatinę srovę (antenos stiprintuvo maitinimui) iki 200mA
F lizdų įėjimo / išėjimo banginė varža 75 omai
Režekcijos dažniai derinami trimis reguliatoriais-trimeriais dielektrinio atsuktuvo pagalba.

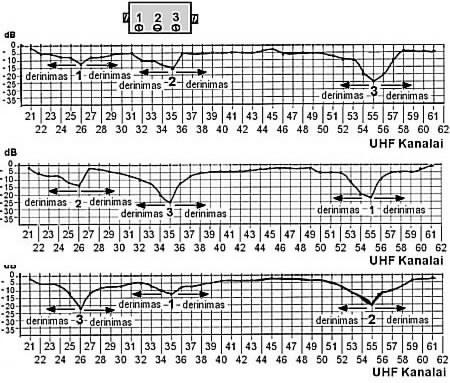

Režekcijos filtravimo diagrama (galite patys suderinti kokiems norite kanalams)
( pavyzdys suderinus 26 , 35 ir 55 UHF kanalams skirtingus trimerius atitinkamai )
Galite patys suderinti kokiems norite kanalams
Integruoti režekciniai filtrai turi skirtingus režekcijos lygius : 1-as silpniausias, 3-ias didžiausias
Galite suderinti du trimerius tam pačiam dažniui taip pasiekdami žymiai gilesnį režekcijos lygį. Trečiojo trimerio derinimas tam pačiam dažniui teigiamo efekto nebeduoda.
Jei Jums reikia mažesnio režekcijos lygio tam tikrame dažnyje konkrečiam kanalui, galite suderinti tą filtro trimerį ne tiksliam reikalingam, o tik artimam dažniui.
Suderinus tą patį trimerį aukštesniam dažniui (kanalo numeriui), režekcijos lygis didėja, t.y. aukštesniame dažnyje šis filtras/ekvalaizeris yra efektyvesnis
Šis grafikas yra apytikslis. Nei viena kreivės dalis nėra garantuojama kaip neklystamas parametras ir gali tam tikrose ribose būti šiek tiek kitokia.
Šio grafiko matavimai atlikti 70dBmkV signalo lygyje.
Jei Jums reikia tik vieno kanalo/dažnio filtravimo, galite pasirinkti kitą prekę : tai Filtras F4
