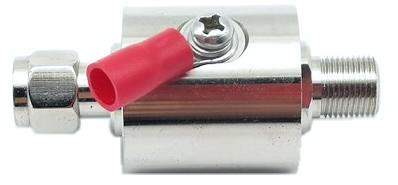

Apsauga nuo žaibo / viršįtampio saugiklis - iškrovėjas
Prijungimai : SMA tipo (lizdas - kištukas)
Paskirtis : apsaugoti ryšio įrangą nuo sugedimo , kai kabeliuose ar antenose atsiranda pernelyg aukšta elektros įtampa.
Gali apsaugoti Jūsų įrangą nuo sugedimo dėl arti kilusiosperkūnijos/griaustinio elektromagnetinės indukcijospoveikio.
Šis iškrovėjas ypatingas tuo, kad suveikia jau prie 90V pikinės įtampos, kai dauguma iškrovėjų (dažniausiai su N jungtimis) suveikia prie 230V įtampos. Dėl tos priežasties jis rekomenduojamas ypač jautriai įrangai arba netgi kaip papidloma apsauga prijungiama tiesiai prie įrangos, nepaisant prie antenos jau prijungto kito 230V iškrovėjo.
Pagal užsakymą patieksime 150V, 230V, 350V, 600V iškrovos įtampai.
Tinkamumas paslaugoms / standartams:
GSM įrangai
GPRS, DCS, EDGE
UMTS 3G įrangai
LTE 4G įrangai
WLAN WiFi 2.4 įrangai
kt. įrangai kuri naudoja dažnius iki 3GHz
Praleidžia nuolatinę įtampą kabeliu.
Būtina įžeminti.
Rekomenduojame įžeminti visą Jūsų elektroninę įrangą.
Techniniai duomenys
Dažnių diapazonas 0 ... 3000 MHz
Slopinimas ≤0.3 dB
Banginė varža 50 Ω
VSWR ≤1.2
Veikimo tipas :
jonizuotų dujų iškrovos vamzdis
Apsauga nuo griaustinio :
prasiskverbusio viršįtampio srovės praleidimas
Didžiausia darbinė atlaikoma galia 50 W
250W @ 300MHz
160W @ 500MHz
100W @ 900MHz
75W @ 1.2GHz
52W @ 1.9GHz
42W @ 2.4GHz
36W @ 3.0GHz
Iškrovimo DC (nuolatinė) įtampa 90 V+/-20%
Pagal užsakymą patieksime 150V, 230V, 350V, 600V.
Santykinis atlaikomas iškrovimo srovės impulsas (8/20μs) 10 000 A
Didžiausias atlaikomas iškrovimo srovės impulsas (8/20μs) 20 000 A
Kontakto varža
centrinio ≤ 3 mΩ
išorinio ≤ 3 mΩ
Įžeminimo laidas ≤ 8 mm2
Prijungimai
SMA tipo 50Ω lizdas
SMA tipo 50Ω kištukas
Medžiagos
RoHs atitinka
Korpusas : žalvaris padengtas trijų metalų lydiniu
Izoliatorius : PTFE
Vidinis laidininkas : žalvaris padengtas auksu
Aplinkos sąlygos
Atlaikomų iškrovų kiekis ³ 500
Darbinė temperatūra - 40° ... +85° C
Atsparumas vandeniui IP 67
Darbinė aplinkos drėgmė ＜85°C / 85% RH-48hrs
Svarbios pastabos:
Rekomenduojame įrengti žaibolaidžius aukštesnius nei antena, kad išvengtumėte tiesioginės žaibo iškrovos į anteną.
Mes negalime garantuoti ar atsakyti dėl įvairių priežasčių bei elektrinių laukų ar įtampų dydžių atsiradusių Jūsų kabeliuose nuo įvairių priežasčių. Šio saugiklio-iškrovėjo naudojimas sumažina minėtų gedimų tikmybę, bet negali apsaugoti absoliučiai visais atvejais.
GSM, 3G ir 4G kartotuvų - stiprintuvų instaliavimui reikalinga licenzija. Naudojimą privaloma suderinti su mobiliojo tinklo operatoriumi ir gauti oficialų leidimą įrenginio įjungimui į operatoriaus mobilųjį tinklą. Mes įrengsime stiprintuvą legaliai ir suderinsime su transliuotoju.
